徐州市轨道交通2号线一期工程右K15~右K16+500段(姚庄站西~文博园站)采空区专项勘察

来源:未知 时间:2018-11-27 10:07 热度:

       一、工程概况

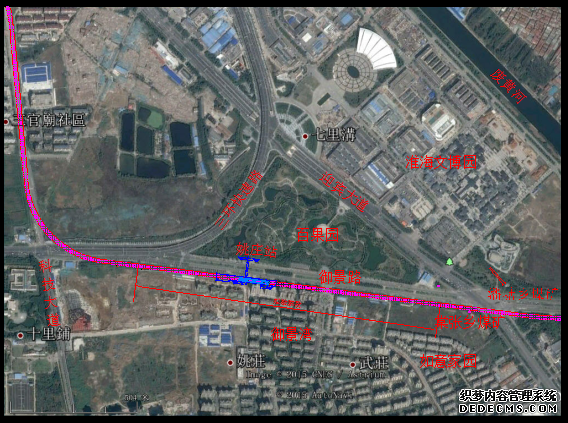

      徐州市轨道交通2号线一期工程右K15~右K16+500段(姚庄站西~文博园站)自长安路沿御景路至迎宾大道以东,该段处于七里沟煤盆范围,附近曾有3个小煤矿进行过煤矿开采活动,并遗留有采空区,初勘阶段探测到多个疑似采空区的区域。勘察区平面位置如图所示。
       二、工作方法及内容
       1、收集资料;
       2、调查走访:了解各小煤矿位置及开采历史;
       3、物探:查明场地下可能分布的采空区分布范围及深度;
       4、钻探:验证物探结果,查明采空区范围及垮落情况;
       5、对拟建场地的工程地质稳定性进行分析和评价;
       6、对拟建场地的建设工程适宜性进行分析和评价。
       三、拟建场地工程地质概述
      地铁2号线穿越七里沟煤盆,七里沟煤盆的含煤地层为石炭系太原组,由14层灰岩夹页岩、砂页岩及煤层组成,主要可采或局部可采煤层为18、20、21、22煤,拟建场地附近的可采煤层为20、21、22煤。
     七里沟煤盆于上世纪1970-80年代中期曾经有七里沟煤矿、潘塘乡煤矿、棠张乡煤矿等3个小煤矿进行过零星开采。由于上述煤矿关停时间较长,且开采时间较短,未能收集到相关的文字资料及井口的精确坐标。由于后期的市政工程建设较多,各井口位置均已埋于地下。
      四、采空区勘察
      1、调查及槽探
      通过走访勘察区周边老同志,了解了井口的大致位置,通过进一步调查及槽探。
      2、物探
      根据场地工程地质条件及施工条件,采用高密度电法及地震映像法沿地铁2号线进行了初步勘探,根据资料解释成果圈定异常区域。
      3、钻探
      根据物探异常区分布,结合已有采空资料对采空区进行探查,达到了以下目的:① 验证物探资料,同时为物探成果解释进一步提供依据;② 探明采空区垮落情况。
      五、主要成果
      1、查明了各井口的位置及采空区的分布范围、深度。
      2、查明了采空区上覆岩层岩岩性及垮落情况,根据采空区影响范围、采空地面塌陷的时间效应、水文地质条件、工程荷载等几个方面对采空区稳定性的判别及评价,根据建构筑的特征将拟建场地划分为“适宜区”与“适宜性差区”。
      3、针对拟建场地适宜性的不同分区特征,结合各建构筑物的结构荷载特点,提出了不同的地基处理措施。
      六、建构筑物的后期使用情况
      通过采用评价报告所提的防治措施,调整线路,适当避开井口及采空区,对地铁附近的采空区进行注浆处理,对立井进行回填。目前盾构已经穿越该区域,成功避开立井,经长期监测,建筑物变形量在允许范围内。
